ミニチュアカップリング 株式会社 日本ミニチュアカップリング

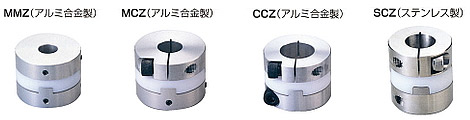

■ スーパーゼロオルダムカップリング

タイプ 価格(円) 伝達トルク
(N・cm)
最高回転数
(min-1)
標準穴径d1×d2(mm)
MMZ-18 2,808 245.2 25000 3・4・5・6・7・8・9・9.5・10
MMZ-25 3,432 686.5 25000 5・6・7・8・9・9.5・10・11・12・13・14・15
MMZ-35 4,368 1765.2 25000 8・9・9.5・10・11・12・13・14・15・16・17・18・19・20
MMZ-50 8,580 4903.3 15000 10・14・16・19・22
MMZ-70 12,480 17652.0 10000 16・17・19・20・22・28・35
MCZ-18 3,588 245.2 25000 3・4・5・6・7・8・(9)・(9.5)・(10)
MCZ-25 4,368 686.5 25000 5・6・7・8・9・9.5・10・11・(12)・(13)・(14)・(15)
MCZ-35 5,148 1765.2 25000 *6・8・9・9.5・10・11・12・13・14・15・16・17・18・19・(20)
MCZ-50 10,140 4903.3 15000 *8・10・*12・14・*15・16・*17・*18・19・*20・22・*24
MCZ-70 14,040 17652.0 10000 *12・*15・16・17・19・20・22・*24・25・*28・*30・*35
CCZ-16 2,028 196.1 25000 3・4・5・6
CCZ-17 2,340 245.2 25000 3・4・5・6・7・8
CCZ-18 4,368 245.2 25000 3・4・5・6・7・8
CCZ-25 5,148 686.2 25000 5・6・7・8・9・9.5・10・11
CCZ-35 5,928 1765.2 25000 6・8・9・9.5・10・11・12・13・14・15・16・17・18・19
CCZ-40 6,240 2942.0 15000 8・10・12・14・15・16・17・18・19・20・22
CCZ-50 11,700 4903.3 15000 8・10・12・14・15・16・18・19・20・22・24
CCZ-60 12,480 9806.7 15000 14・15・16・18・19・20・22・24・25・28・30
CCZ-70 15,600 17652.0 15000 12・15・16・17・19・20・22・24・28・35
CCZ-80 18,720 21574.6 15000 20・28・30・35・36・38・40
SCZ-20 4,992 343.2 6000 4・5・6・7・8
SCZ-30 5,772 980.7 6000 8・9・9.5・10・11・12・13・14
SCZ-40 7,488 3922.7 6000 8・9・9.5・10・11・12・13・14・15・16・17・18・19・20・22
SCZ-60 14,820 9806.7 5000 10・12・14・15・16・18・19・20・22・24・28

※注意・・・MCZシリーズの止めネジには、セットスクリュータイプとコレットタイプがあり、タイプにより存在する標準穴径が異なります。
(1)両タイプとも存在する穴径・・・印なし  (2)セットスクリューのみの穴径・・・( ) (3)コレットタイプのみの穴径・・・*で、表示は「軸径C」例:MMZ-18-3-3
