伝導機器

伝導機器　カム　（株）太陽機械製作所
寸法　（株）太陽機械製作所
●TMC形　（有接点用）
樹脂製（金属ブッシュ内蔵）でマイクロスイッチ等に最適です。
●TPC形　（無接点用）
鋼鉄製で光電スイッチ・近接スイッチ等に最適です。

※2枚1組にして使用しタイミングを調整してください。

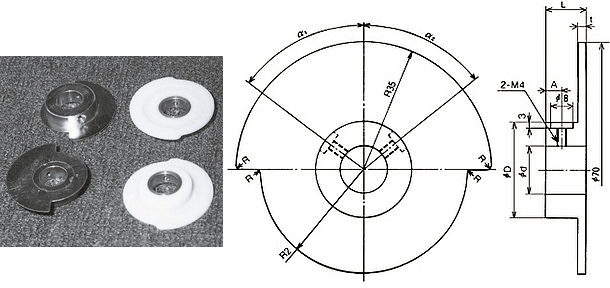

■ タイミングカム
種類 型式 １組価格
（円）		 穴径
d(H7)		 ボス径
D1		 ボス長
L		 厚さ
t		 セット
A		 セット位置 最小半径
R2
α1 α2
有接点用 TMC-20 2,088 20 39 11.5 2.5 4 90° - 31
TMC-25 2,088 25 39 11.5 2.5 4 90° - 31
無接点用 TPC-20 2,880 20 40 12 0.8 5 60° 60° 27
TPC-25 2,880 25 40 12 0.8 5 60° 60° 27

・接点用カムにはセットねじ部の座グリはありません。
