機械器具・治具

ピローブロック 日本ピローブロック(株)

■ ステンレスシリーズ

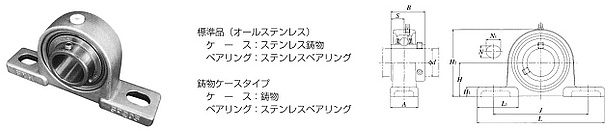

UCVP
タイプ 型式 価格(円) 主要寸法 (mm)
d H L A J N N1 H1 H2 B
標準品 UCSP201XH1S6 5,752 12 30.2 127 30 95 13 18 11 56 27.4
UCSP202XH1S6 5,752 15 30.2 127 30 95 13 18 11 56 27.4
UCSP203XH1S6 5,752 17 30.2 127 30 95 13 18 11 56 27.4
UCSP204H1S6 5,665 20 33.3 127 30 95 13 18 11 63 31
UCSP205H1S6 6,658 25 36.5 140 30 105 13 19 12 69 34.1
UCSP206H1S6 8,687 30 42.9 165 36 121 17 21 13 81 38.1
UCSP207H1S6 11,242 35 47.6 167 38 127 17 21 14 91 42.9
UCSP208H1S6 13,140 40 49.2 184 40 137 17 21 14 97 49.2
UCSP209H1S6 15,257 45 54 190 40 146 17 21 15 104 49.2
UCSP210H1S6 17,009 50 57.2 206 45 159 20 22 16 111 51.6
鋳物
ケース
タイプ
UCP204S6 2,818 20 33.3 127 38 95 13 18 13 64 31
UCP205S6 3,256 25 36.5 140 38 105 13 18 13 71 34.1
UCP206S6 4,409 30 42.9 165 48 121 17 21 15 84 38.1
UCP207S6 5,752 35 47.6 167 48 127 17 21 16 93 42.9
UCP208S6 7,096 40 49.2 184 54 137 17 21 17 98 49.2
UCP209S6 7,884 45 54 190 54 146 17 21 17 106 49.2
UCP210S6 9,344 50 57.2 206 60 159 20 22 19 113 51.6

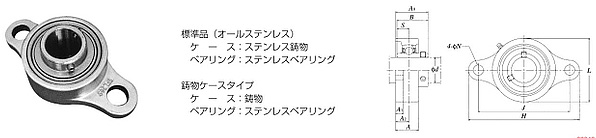

UCVF
タイプ 型式 価格(円) 主要寸法 (mm)
d H L A J N A1 A2 A0 B
標準品 UCSFL201XH1S6 5,752 12 98 54 24 76.5 12 10 14 29.9 27.4
UCSFL202XH1S6 5,752 15 98 54 24 76.5 12 10 14 29.9 27.4
UCSFL203XH1S6 5,752 17 98 54 24 76.5 12 10 14 29.9 27.4
UCSFL204H1S6 5,665 20 113 60 26 90 12 10 15 33.3 31
UCSFL205H1S6 6,658 25 130 68 27.5 99 16 10 16 35.8 34.1
UCSFL206H1S6 8,687 30 148 80 31 117 16 10 18 40.2 38.1
UCSFL207H1S6 11,242 35 161 90 34 130 16 11 19 44.4 42.9
UCSFL208H1S6 13,140 40 175 100 36 144 16 12 21 51.2 49.2
UCSFL209H1S6 15,257 45 188 108 38 148 19 13 22 52.2 49.2
UCSFL210H1S6 17,009 50 197 115 40 157 19 13 22 54.6 51.6
鋳物
ケース
タイプ
UCFL204S6 2,774 20 113 60 25.5 90 12 11 15 33.3 31
UCFL205S6 2,905 25 130 68 27 99 16 13 16 35.8 34.1
UCFL206S6 3,548 30 148 80 31 117 16 13 18 40.2 38.1
UCFL207S6 4,482 35 161 90 34 130 16 14 19 44.4 42.9
UCFL208S6 6,001 40 175 100 36 144 16 14 21 51.2 49.2
UCFL209S6 7,198 45 188 108 38 148 19 15 22 52.2 49.2
UCFL210S6 8,249 50 197 115 40 157 19 15 22 54.6 51.6
