価格表　チェーン伝導　標準ピニオンギア　メカ工業（株）

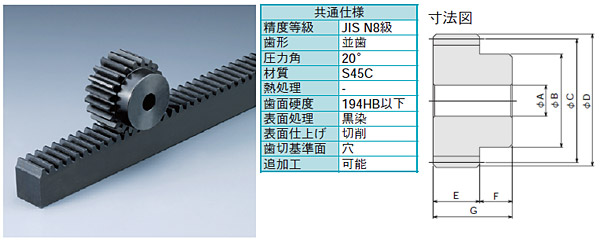

■SSCP形ピニオンギヤー（S45C材）　CP2.5（m0.7958）単位：mm
形番	価格	ピッチ	歯数	孔径	ボス径	基準円	歯先円	歯幅	ボス長	全長	小歯車 1回転	バックラッシュ	質量（kg）
形番	価格	mm	Z	AH7	B	直径C	直径D	E	F	G	小歯車 1回転	（mm）	質量（kg）
SSCP2.5-20	552	CP2.5	20	6	13	15.92	17.51	10	10	20	50	0.06～0.20	0.02
SSCP2.5-25	621	CP2.5	25	8	17	19.89	21.49	10	10	20	62.5	0.08～0.22	0.04
SSCP2.5-30	690	CP2.5	30	8	21	23.87	25.46	10	10	20	75	0.08～0.22	0.06
SSCP2.5-40	863	CP2.5	40	10	28	31.83	33.42	10	10	20	100	0.08～0.22	0.11
■SSCP形ピニオンギヤー（S45C材）　CP5（m1.5915）単位：mm
形番	価格	ピッチ	歯数	孔径	ボス径	基準円	歯先円	歯幅	ボス長	全長	小歯車 1回転	バックラッシュ	質量（kg）
形番	価格	mm	Z	AH7	B	直径C	直径D	E	F	G	小歯車 1回転	（mm）	質量（kg）
SSCP5-20	828	CP5	20	8	25	31.83	35.01	15	15	30	100	0.09～0.24	0.16
SSCP5-25	966	CP5	25	10	32	39.79	42.97	15	15	30	125	0.10～0.26	0.22
SSCP5-30	1,346	CP5	30	10	38	47.74	50.92	15	15	30	150	0.10～0.26	0.4
SSCP5-40	1,656	CP5	40	12	45	63.66	66.84	15	15	30	200	0.10～0.26	0.54
■SSCP形ピニオンギヤー（S45C材）　CP10（m3.1831）単位：mm
形番	価格	ピッチ	歯数	孔径	ボス径	基準円	歯先円	歯幅	ボス長	全長	小歯車 1回転	バックラッシュ	質量（kg）
形番	価格	mm	Z	AH7	B	直径C	直径D	E	F	G	小歯車 1回転	（mm）	質量（kg）
SSCP10-20	2,277	CP10	20	15	50	63.66	70.03	30	20	50	200	0.14～0.34	1.1
SSCP10-25	2,864	CP10	25	20	60	79.57	85.93	30	20	50	250	0.16～0.37	1.7
SSCP10-30	3,830	CP10	30	20	75	95.49	101.86	30	20	50	300	0.16～0.37	2.5
SSCP10-40	4,761	CP10	40	20	80	127.32	133.69	30	20	50	400	0.16～0.37	3.7
■SSCP形ピニオンギヤー（S45C材）　CP15（m4.7746）単位：mm
形番	価格	ピッチ	歯数	孔径	ボス径	基準円	歯先円	歯幅	ボス長	全長	小歯車 1回転	バックラッシュ	質量（kg）
形番	価格	mm	Z	AH7	B	直径C	直径D	E	F	G	小歯車 1回転	（mm）	質量（kg）
SSCP15-20	4,658	CP15	20	22	75	95.49	105.04	50	27	77	300	0.19～0.46	3.5
SSCP15-25	6,486	CP15	25	25	100	119.37	128.92	50	27	77	375	0.21～0.49	5.8
SSCP15-30	8,418	CP15	30	25	110	143.24	152.79	50	27	77	450	0.21～0.49	8.9
■SSCP形ピニオンギヤー（S45C材）　CP20（m6.3662）単位：mm
形番	価格	ピッチ	歯数	孔径	ボス径	基準円	歯先円	歯幅	ボス長	全長	小歯車 1回転	バックラッシュ	質量（kg）
形番	価格	mm	Z	AH7	B	直径C	直径D	E	F	G	小歯車 1回転	（mm）	質量（kg）
SSCP20-20	8,211	CP20	20	25	100	127.32	140.06	60	30	90	400	0.21～0.52	7.5
SSCP20-25	11,592	CP20	25	30	130	159.16	171.89	60	30	90	500	0.23～0.56	12
SSCP20-30	15,801	CP20	30	30	150	190.99	203.72	60	30	90	600	0.23～0.56	17
