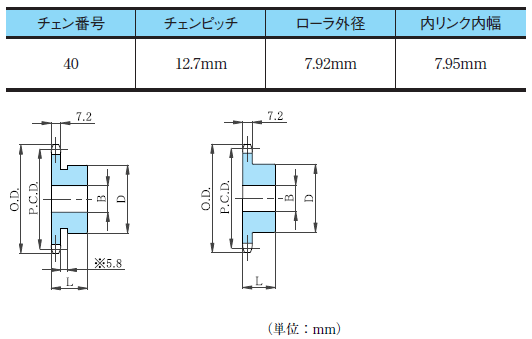

■ ステンレスチェン用スプロケット

No.40 ステンレススプロケット

新B形スプロケット
歯数 ピッチ円
直径
P.C.D.
外径 O.D. 新B形、新BW形 価 格
( 円 )
軸穴径 B ボス 概略
質量
kg
下穴 最大 径 D 長さ L
9 37.13 42 9 15 ※28 22 0.11 733
10 41.10 46 9 18 ※32 22 0.14 660
11 45.08 51 10 23 ※37 22 0.19 766
12 49.07 55 10 25 ※40 22 0.22 825
13 53.07 59 13 23 37 22 0.23 911
14 57.07 63 13 26 42 22 0.28 964
15 61.08 67 13 28 46 22 0.34 1,089
16 65.10 71 13 30 50 22 0.40 1,234
17 69.12 76 13 32 54 22 0.46 1,313
18 73.14 80 13 32 57 22 0.51 1,478
19 77.16 84 13 38 62 22 0.59 1,597
20 81.18 88 14 42 67 25 0.76 1,874
21 85.21 92 14 45 71 25 0.85 2,039
22 89.24 96 14 48 75 25 0.95 2,264
23 93.27 100 14 48 77 25 1.00 2,297
24 97.30 104 14 40 63 25 0.84 2,376
25 101.33 108 14 40 63 25 0.88 2,581
26 105.36 112 14 40 63 25 0.92 2,699
27 109.40 116 14 40 63 25 0.96 2,924
28 113.43 120 14 40 63 25 1.00 3,023
29 117.46 124 14 40 63 25 1.05
30 121.50 128 14 40 63 25 1.10 3,274
32 129.57 137 14 45 68 28 1.30 3,643
34 137.64 145 14 45 68 28 1.30 4,006
35 141.68 149 14 45 68 28 1.40 4,184
36 145.72 153 17 45 68 28 1.40 4,363
38 153.79 161 17 45 68 28 1.50 4,554
40 161.87 169 17 45 68 28 1.60 4,772
41 165.91 173 17 48 73 32 1.80
42 169.95 177 17 48 73 32 2.00
43 173.98 181 17 48 73 32 2.47
44 178.02 185 17 48 73 32 2.95
45 182.06 189 17 48 73 32 2.10 8,085
48 194.18 201 17 48 73 32 2.30 9,002
50 202.26 209 17 48 73 32 2.40 9,570
54 218.42 226 17 48 73 32 2.80
60 242.66 250 17 48 73 32 3.20 12,936
65 262.87 270 17 52 83 32 3.90
70 283.07 290 19 52 83 32 4.30
75 303.28 311 19 52 83 32 4.80
80 323.49 331 19 52 83 32 5.40
85 343.69 351 19 52 83 32 5.80
90 363.90 371 19 52 83 32 6.00

※ボスの外径に溝があります。溝の外径は、10T・φ25、11T・φ30、12T・φ32、です。
材質は300クラスステンレス鋼です。
☆印は別途見積もり
ご要望により仕上加工も承ります。
