チェーン・ベルト・歯車伝導

スプロケット (株)三蔵

■ ステンレスチェン用スプロケット

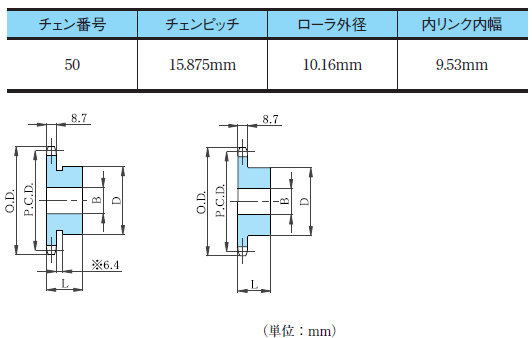

No.50 ステンレススプロケット

新B形スプロケット
歯数 ピッチ円
直径
P.C.D.
外径 O.D. 新B形、新BW形 価 格
( 円 )
軸穴径 B ボス 概略
質量
kg
下穴 最大 径 D 長さ L
9 46.42 53 10 19 ※34 25 0.20 1,300
10 51.38 58 10 22 ※40 25 0.27 957
11 56.35 64 13 24 ※46 25 0.33 1,115
12 61.34 69 13 30 ※51 25 0.41 1,247
13 66.34 74 13 30 ※51 25 0.46 1,399
14 71.34 79 13 32 52 25 0.52 1,558
15 76.35 84 13 36 57 25 0.62 1,723
16 81.37 89 13 40 62 25 0.72 1,874
17 86.39 94 13 42 67 25 0.83 2,224
18 91.42 100 13 48 72 28 1.00 2,554
19 96.45 105 13 48 73 28 1.10 2,917
20 101.48 110 14 48 73 28 1.20 2,990
21 106.51 115 14 48 73 28 1.20 3,227
22 111.55 120 16 48 73 28 1.30 3,406
23 116.58 125 16 48 73 28 1.30 3,577
24 121.62 130 16 48 73 28 1.45 3,755
25 126.66 135 16 48 73 28 1.50 3,940
26 131.70 140 16 48 73 28 1.50 4,171
27 136.74 145 16 48 73 28 1.50 4,475
28 141.79 150 16 48 73 28 1.60 4,495
29 146.83 155 16 48 73 28 1.70
30 151.87 161 16 48 73 28 1.80 4,864
32 161.96 171 16 48 73 28 1.90 5,234
34 172.05 181 16 48 73 28 2.10 5,821
35 177.10 186 16 48 73 28 2.20 6,151
36 182.14 191 19 52 83 35 2.70 6,725
38 192.24 201 19 52 83 35 2.90 7,438
40 202.33 211 19 52 83 35 3.10 7,887
41 207.38 216 19 52 83 35 3.20
42 212.43 221 19 52 83 35 3.30
43 217.48 226 19 52 83 35 3.40
44 222.53 231 19 52 83 35 3.50
45 227.58 237 19 52 83 35 3.60 13,068
46 232.63 242 19 52 83 35 4.00
48 242.73 252 19 52 83 35 4.00 14,487
50 252.83 262 19 52 83 35 4.20 16,104
54 273.02 282 19 52 83 35 4.80
60 303.33 312 19 52 83 35 5.60 21,450
65 328.58 338 19 60 93 40 6.90
70 353.84 363 20 60 93 40 7.70
75 379.10 388 20 60 93 40 8.60
80 404.36 414 20 60 93 40 10.10
85 429.62 439 20 63 93 40 11.60
90 454.80 464 20 63 93 40 13.10

※ボスの外径に溝があります。溝の外径は、10T・φ32、11T・φ37、12T・φ42、13T・φ47、です。
材質は300クラスステンレス鋼です。
☆印は別途見積もり
ご要望により仕上加工も承ります。
