チェーン・ベルト・歯車伝導

スプロケット　（株）三蔵
■ ステンレスチェン用スプロケット

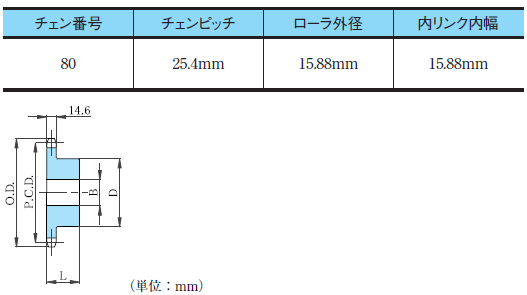

No.80 ステンレススプロケット
新B形スプロケット
歯数 ピッチ円
直径
P.C.D.		 外径 O.D. 新B形、新BW形 価 格
（ 円 ）
軸穴径 B ボス 概略
質量
kg
下穴 最大 径 D 長さ L
10 82.19 93 17 32 52 40 0.9 5,796
11 90.16 102 17 38 60 40 1.2 6,946
12 98.14 110 17 42 67 40 1.5 7,130
13 106.14 118 17 48 77 40 1.9 9,476
14 114.15 127 17 48 77 40 2.0 9,706
15 122.17 135 20 60 93 40 2.6 10,580
16 130.20 143 20 60 93 40 2.8 11,316
17 138.23 151 20 60 93 40 3.0 15,272
18 146.27 159 20 60 93 40 3.2 16,192
19 154.32 167 20 60 93 40 3.4 17,296
20 162.37 176 20 60 93 40 3.6 17,538
21 170.42 184 20 60 93 40 3.8 18,216
22 178.48 192 20 65 107 45 4.8 22,356
23 186.54 200 20 65 107 45 5.1 23,506
24 194.60 208 20 65 107 45 5.4 25,116
25 202.66 216 20 65 107 45 5.6 26,220
26 210.72 224 20 65 107 45 5.9 26,508
27 218.79 233 20 65 107 45 6.1 27,140
28 226.86 241 20 65 107 45 6.5 28,428
29 234.93 249 20 65 107 45 6.8 ☆
30 243.00 257 20 65 107 45 7.1 32,752
31 251.07 265 20 65 107 45 7.5 ☆
32 259.14 273 20 65 107 45 7.8 36,524
33 267.21 281 20 65 107 45 8.2 ☆
34 275.29 289 20 65 107 45 8.5 38,778
35 283.36 297 20 65 107 45 8.9 40,296
36 291.43 306 20 70 117 50 10.1 40,400
37 299.51 314 20 70 117 50 10.5 ☆
38 307.58 322 20 70 117 50 10.9 43,510
40 323.74 338 20 70 117 50 11.8 53,590
41 331.81 346 20 70 117 50 12.5 ☆
42 339.89 354 20 70 117 50 12.7 ☆
43 347.97 362 20 70 117 50 13.2 ☆
44 356.04 370 20 70 117 50 13.8 ☆
45 364.12 378 20 70 117 50 14.2 ☆
46 372.20 387 20 70 117 50 15.1 ☆
47 380.28 395 20 70 117 50 15.1 ☆
48 388.36 403 20 70 117 50 15.8 ☆
49 396.44 411 20 70 117 50 17.0 ☆
50 404.52 419 20 70 117 50 17.6 ☆
54 436.84 451 20 70 117 50 19.2 ☆
60 485.33 500 20 70 117 50 23.1 ☆
65 525.73 540 20 70 117 50 27.1 ☆
70 566.15 581 20 70 117 50 32.1 ☆
75 606.56 621 20 80 127 63 36.2 ☆
80 646.97 662 20 80 127 63 42.2 ☆
85 687.39 702 20 80 127 63 44.8 ☆
90 727.80 743 20 80 127 63 47.5 ☆

※材質は300クラスステンレス鋼です。☆印は別途見積もり。ご要望により仕上加工も承ります。
