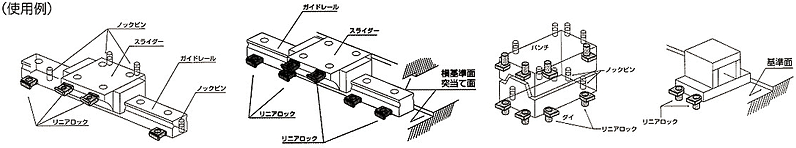

■ リニアロック LLT形 |
| 形式 | 価格（円） | T | H | φD (f7) |
L | N | L1 | L2 | L3 | B1 | B2 | 取付穴寸法 | 推奨締付 トルク (N・cm) |
推奨 押付力 (kN) |
||
| φD1 | F (min) |
W | ||||||||||||||
| LLT1.8 | 608 | 1.8 | 12.8 | 10 | 8 | 2.5 | 5 | 1.4 | 1.6 | 5 | 2.5 | 10 | 11 | 6.5 | 120 | 2.5 |
| LLT3.5 | 608 | 3.5 | 12.8 | 10 | 8 | 2.5 | 5 | 1.4 | 1.6 | 5 | 2.5 | 10 | 11 | 6.5 | 190 | 3.9 |
| LLT5 | 608 | 5 | 14.8 | 14.8 | 9 | 2.5 | 6 | 1.4 | 1.6 | 5 | 2.5 | 12 | 12 | 7.5 | 270 | 5.5 |
■ リニアロック LLTA形 |
| 形式 | 価格（円） | T | L | φD | H | H1 | S | Z | 取付穴寸法 | M | G (min) |
φR | φR1 | N | 取付ネジ | 推奨締付 トルク (N・cm) |
推奨 押付力 (kN) |
||
| D1 | W | F | |||||||||||||||||
| LLTA1 | 285 | 1 | 2.8 | 5 | 4 | 8 | 7 | 0.4 | 5 | 4 | 3 | M2 | 5 | 2.4 | 4.6 | - | M2×8 | 40 | 1 |
| LLTA2 | 304 | 2 | 2.8 | 5 | 4 | 8 | 7 | 0.4 | 5 | 4 | 3 | M2 | 5 | 2.4 | 4.6 | - | M2×8 | 50 | 1.2 |
| LLTA3 | 323 | 3 | 3.8 | 7 | 6 | 12 | 11 | 0.5 | 7 | 6 | 4 | M3 | 6 | 3.4 | 6.2 | 2 | M3×10 | 120 | 2.4 |
| LLTA5 | 333 | 5 | 4.8 | 9 | 7 | 14 | 13 | 0.5 | 9 | 7 | 5 | M4 | 6 | 4.5 | 8 | 3 | M4×12 | 190 | 3.8 |
| LLTA7 | 352 | 7 | 5.8 | 11 | 8 | 18 | 14 | 0.5 | 11 | 8 | 6 | M5 | 8 | 5.5 | 9.5 | 4 | M5×16 | 290 | 5.8 |
■ リニアロック LLTG形（クサビ形） |
| 形式 | 価格（円） | T | L | H | T1 | L1 | M( 取付ボルト) |
W | 取付前寸法 | 推奨締付 トルク (N・m) |
推奨 押付力 (kN) |
|
| L0 | T0 | |||||||||||
| LLTG4 | 618 | 6 | 16 | 16 | 5 | 3 | M4 | 8 | 15.6 | 7 | 2 | 3.2 |
| LLTG5 | 656 | 8.5 | 20 | 20 | 7.5 | 4 | M5 | 10 | 19.6 | 9.5 | 8 | 9 |
