伝導機器

カップリング　三木プーリ（株）

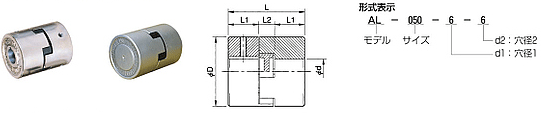

■ スパフレックス カップリング

スパフレックス カップリング

カップリング一式（下穴品）
形式 価格（円） 材質 トルク(N・m) 最高
回転速度
(min-1)		 寸法(mm)
常用 最大 d L L1 L2
下穴 最大 D
AL-035 1,004 アルミ合金 0.5 1.5 18000 3.5 8 16.1 20.5 6.5 7.5
AL-050 1,106 1.5 4.5 12000 5 16 27 43.2 15.5 12.2
AL-070 1,247 3 9 9000 5 20 35 49.2 18.5 12.2
AL-075 1,654 5 15 7000 7 26 45 54.4 21 12.4
AL-090 2,022 8 24 6000 9 28 54 55 21 13
AL-095 2,671 10 30 6000 9 28 55 61 24 13
AL-100 5,215 25 75 5000 11 36 66 88 35 18
AL-110 9,031 50 150 4000 11 48 85 110 44 22
CL-095 生産中止 鋳鉄 10 30 6000 11 29 55 69 28 13
CL-100 生産中止 25 75 5000 11 37 66 88 35 18
CL-110 生産中止 50 150 4000 11 48 85 110 44 22
CL-150 生産中止 100 300 3600 15 46 96 118.5 46 26.5
CL-190 生産中止 150 450 3600 15 58 115 138.5 56 26.5


スパイダーのみ
形式 価格（円） 材質 寸法(mm)
L2 R K
L-035 274 NBR
（二トリル
ゴム製）		 6.5 - -
L-050 318 12.2 - -
L-070 337 12.2 - -
L-075 509 12.4 20 6
L-090 605 13 22 6.3
L-095 605 13 22 6.3
L-100 827 18 26 6
L-110 1,145 22 30 6
L-150 生産中止 26.5 32 8
L-190 生産中止 26.5 35 8


追加工は三蔵に御下命ください
