伝導機器

オグラ　電磁クラッチ・ブレーキ　オグラクラッチ（株）

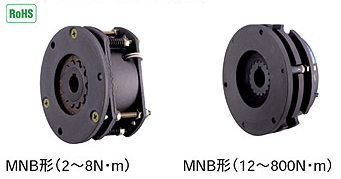

■MNBシリーズ　無励磁作動ブレーキ
MNBシリーズ　無励磁作動ブレーキ
単位：mm
型式 価格（円） 静摩擦
トルク（N・m）		 外径

全長
0.2 9,445 2 85 51
0.4 10,329 4 97 51
0.8 13,348 8 120 56
1.2 38,413 12 125 63
2.5 46,471 25 145 72
5 61,581 50 165 78
10 76,820 100 190 88
20 112,078 200 230 98
40 163,078 400 275 142
80 264,445 800 340 165

■SNB・RNBシリーズ　無励磁作動ブレーキ
SNB・RNBシリーズ　無励磁作動ブレーキ
単位：mm
型式 静摩擦
トルク（N・m）

SNB形

 RNB形
価格（円）

外径

全長

 穴径 価格（円）

外径

全長

 穴径
0.1 1 6,548 77 10 12 ー ー ー ー
0.2 2 7,813 85 32 12 7,562 77 30 12
0.4 4 8,187 97 35 14 8,065 85 32 12
0.8 8 10,452 117 41 19 9,826 97 35 14
1.2 12 15,742 125 53 19 ー ー ー ー
1.6 16 ー ー ー ー 19,645 117 41 19
2.5 25 22,290 145 58 24 ー ー ー ー
3 30 ー ー ー ー 22,039 125 53.5 19
5 50 32,742 165 69 28 31,484 145 56.5 24
10 100 46,471 187 81 32 45,336 165 71 28
20 200 ー ー ー ー 64,852 187 81 32

■MCNBシリーズ　マイクロ無励磁作動ブレーキ
MCNBシリーズ　マイクロ無励磁作動ブレーキ
単位：mm
型式 価格（円） 静摩擦
トルク（N・m）		 外径 全長

穴径
MCNB2(G・K)S 5,732 0.2 40 29 8
MCNB2(G・K)R 5,481
MCNB5(G・K)S 6,045 0.5 48 33 8
MCNB5(G・K)R 5,732
MCNB10(G・K)S 6,365 1 58 35 10
MCNB10(G・K)R 6,113
