自動化・制御機器

マットスイッチ　（株） 東京センサ

マットスイッチ
マットスイッチ　構造図

人命を危険から守り、自動化や防犯に威力を発揮
機械やロボットが活躍する工場をはじめ、ご家庭やその他様々な場所で活躍
標準品からカスタム製品まで用途に応じてお選びいただけます。



耐油性・非耐油性の高品質ゴムの選択可能
  • シンプル構造のテープスイッチの採用により、品質・性能・安定性が一段とアップ
  • FSCコントローラとの組み合わせで断線検知が可能
  • すぐれた耐衝撃性と耐久性
  • 耐油性・非耐油性の高品質ゴムの選択可能
  • 寸法・形状等のオーダーニーズにも的確に対応



マットスイッチは様々な場所で活躍しています。


マットスイッチは様々な場所で活躍

人検知用

  • 危険地域への侵入防止
  • 自動ドア
  • 入退室検知
  • 防犯スイッチ
  • 水道弁開閉
  • 入場者数カウント
  • アトラクション用スイッチ

医療・介護関係

  • 医療施設入室管理
  • 薬品保管庫入室チェック
  • 徘徊防止
  • 非常口
  • ベッドサイト

重量検知用

  • 車輌検知スイッチ


■　標準品
耐油性・非耐油性の高品質ゴムの選択可能

プレス機械、産業用ロボット、
自動機械などが稼働する工場はもちろん、
ご家庭でも使用可能な、マットスイッチ標準品



  • 断線検出機能対応の４線出力方式で、ゴムの材質は耐油性（NBR）
  • 表面のすべり止めパターンは、どちらの方向へ歩いても滑りにくいブロックパターンを採用
  • 縁の部分はつまずき防止処理済み
  • 防水性は防浸形に対応（オプション）　JIS C 0920 保護等級7

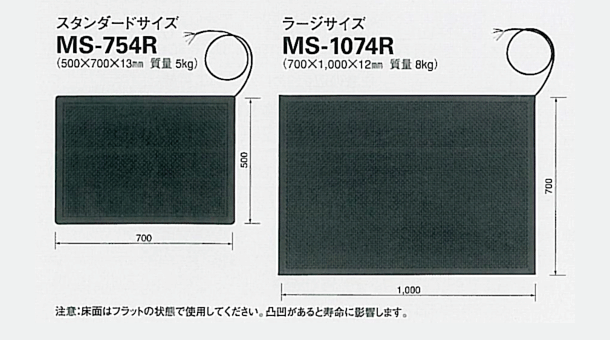

マットスイッチ スタンダードタイプ　ラージタイプ
形　　式 価　格
MS-754R

31,400
MS-1074R

62,800


  • 上ゴム色：黒
  • 動作荷重：役80N
  • 耐荷重：20kN(φ80mm、1分間）
  • リード線：CVCTF（黒）
    4心、0.75m㎡　1,500mm
    右上取出し（Rタイプ）<標準>
    左上取出し（Lタイプ）
    両リード（Wタイプ）連結マット
 定格
定格電圧 AC/DC共用　5〜24V
定格電流 0.3A（抵抗性負荷）
電極間絶縁抵抗

100MΩ以上（250VDC)
電極間耐電圧 250VDC　1分間
推奨使用温度範囲 -10〜50℃
保存温度 -10〜60℃
保存湿度 90％RH以下
