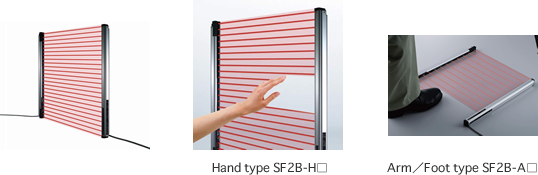

■ライトカーテン　SF2Bシリーズ Ver.2(Type2)
ライトカーテン　SF2Bシリーズ Ver.2(Type2)
●共通仕様
電源電圧 24V DC±15％　リップルP-P10％以下
制御出力 ＜NPN出力タイプ＞
NPNトランジスタ・オープンコレクタ
・最大流入電流：200mA
・印加電圧：電源電圧と同一(制御出力(OSSD1、OSSD2)-0V間)
・残留電圧：2.0V以下(流入電流200mAにて)(ケーブル長30.5m時)
＜PNP出力タイプ＞
PNPトランジスタ・オープンコレクタ
・最大流出電流：200mA
・印加電圧：電源電圧と同一(制御出力(OSSD1、OSSD2)-＋V間)
・残留電圧：2.5V以下(流出電流200mAにて)(ケーブル長30.5m時)
応答時間 OFF応答：15ms以下、ON応答：40〜60ms
保護構造 IP67／IP65(IEC、JIS)
使用周囲温度 −10〜＋55℃(但し、結露および氷結しないこと)、保存時：−25〜＋70℃
使用周囲湿度 30〜85％RH、保存時：30〜95％RH
投光素子 赤外LED(発光ピーク波長：870nm)
接続方式 コネクタ接続
●特徴
  • 保護構造IP67。
  • 継ぎ目を減らしたシームレス構造によりオイルミストや粉じんの侵入を防ぎます。
  • 従来ライトカーテンにおける実績で裏付けられた先進のELCA機能を継承。相互干渉・外乱光の影響を抑制します。
  • ライトカーテンを保護しトラブルを回避。検出面を守る前面保護カバー。
  • 小型・長距離・デッドスペース“ゼロ”。国際安全規格適合に加え、優れた基本性能を実現。
  • エラー内容がひと目でわかる！デジタルエラー表示灯を装備。
  • 入光位置がひと目でわかる光軸合わせ表示灯。
  • 設備の電源投入前に光軸調整が可能。
  • 国内外・新旧ラインを問わず保守部品を統一。従来ライトカーテンの互換ケーブルと互換取付金具を用意。
  • 国際基準の安全設計。SF2Bシリーズは国際安全規格IEC 61496によるType2に準拠した安全設計がなされ、かつ第三者認証機関により認証されています。
  • 国際基準を満たす安全回路設計


Handaタイプ
型式 価格(円） 最小検出物体 光軸数 出力タイプ 検出距離
（有効距離）
（ｍ）		 検出幅
（防護高さ）
（mm）
SF2B-H8-N 44,178 φ27mm
(20mmピッチ) 		8 NPN出力タイプ 0.2〜13 168
SF2B-H8-P 44,178 8 PNP出力タイプ 168
SF2B-H12-N 54,538 12 NPN出力タイプ 232
SF2B-H12-P 54,538 12 PNP出力タイプ 232
SF2B-H16-N 65,046 16 NPN出力タイプ 312
SF2B-H16-P 65,046 16 PNP出力タイプ 312
SF2B-H20-N 75,480 20 NPN出力タイプ 392
SF2B-H20-P 75,480 20 PNP出力タイプ 392
SF2B-H24-N 85,840 24 NPN出力タイプ 472
SF2B-H24-P 85,840 24 PNP出力タイプ 472
SF2B-H28-N 96,200 28 NPN出力タイプ 552
SF2B-H28-P 96,200 28 PNP出力タイプ 552
SF2B-H32-N 107,300 32 NPN出力タイプ 632
SF2B-H32-P 107,300 32 PNP出力タイプ 632
SF2B-H36-N 117,660 36 NPN出力タイプ 712
SF2B-H36-P 117,660 36 PNP出力タイプ 712
SF2B-H40-N 128,020 40 NPN出力タイプ 792
SF2B-H40-P 128,020 40 PNP出力タイプ 792
SF2B-H48-N 148,740 48 NPN出力タイプ 952
SF2B-H48-P 148,740 48 PNP出力タイプ 952
SF2B-H56-N 169,460 56 NPN出力タイプ 1112
SF2B-H56-P 169,460 56 PNP出力タイプ 1112
SF2B-H64-N 190,180 64 NPN出力タイプ 1272
SF2B-H64-P 190,180 64 PNP出力タイプ 1272
SF2B-H72-N 211,640 72 NPN出力タイプ 1432
SF2B-H72-P 211,640 72 PNP出力タイプ 1432
SF2B-H80-N 220,520 80 NPN出力タイプ 1592
SF2B-H80-P 220,520 80 PNP出力タイプ 1592
SF2B-H88-N 238,280 88 NPN出力タイプ 1752
SF2B-H88-P 238,280 88 PNP出力タイプ 1752
SF2B-H96-N 243,460 96 NPN出力タイプ 1912
SF2B-H96-P 243,460 96 PNP出力タイプ 1912



Arm/Footタイプ
型式 価格(円） 最小検出物体 光軸数 出力タイプ 検出距離
（有効距離）
（ｍ）		 検出幅
（防護高さ）
（mm）
SF2B-A4-N 33,670 φ47mm
(40mmピッチ)		 4 NPN出力タイプ 0.2〜13 168
SF2B-A4-P 33,670 4 PNP出力タイプ 168
SF2B-A6-N 43,290 6 NPN出力タイプ 232
SF2B-A6-P 43,290 6 PNP出力タイプ 232
SF2B-A8-N 52,910 8 NPN出力タイプ 312
SF2B-A8-P 52,910 8 PNP出力タイプ 312
SF2B-A10-N 62,530 10 NPN出力タイプ 392
SF2B-A10-P 62,530 10 PNP出力タイプ 392
SF2B-A12-N 72,150 12 NPN出力タイプ 472
SF2B-A12-P 72,150 12 PNP出力タイプ 472
SF2B-A14-N 81,400 14 NPN出力タイプ 552
SF2B-A14-P 81,400 14 PNP出力タイプ 552
SF2B-A16-N 90,280 16 NPN出力タイプ 632
SF2B-A16-P 90,280 16 PNP出力タイプ 632
SF2B-A18-N 99,160 18 NPN出力タイプ 712
SF2B-A18-P 99,160 18 PNP出力タイプ 712
SF2B-A20-N 108,040 20 NPN出力タイプ 792
SF2B-A20-P 108,040 20 PNP出力タイプ 792
SF2B-A24-N 125,060 24 NPN出力タイプ 952
SF2B-A24-P 125,060 24 PNP出力タイプ 952
SF2B-A28-N 144,300 28 NPN出力タイプ 1112
SF2B-A28-P 144,300 28 PNP出力タイプ 1112
SF2B-A32-N 160,580 32 NPN出力タイプ 1272
SF2B-A32-P 160,580 32 PNP出力タイプ 1272
SF2B-A36-N 176,860 36 NPN出力タイプ 1432
SF2B-A36-P 176,860 36 PNP出力タイプ 1432
SF2B-A40-N 192,400 40 NPN出力タイプ 1592
SF2B-A40-P 192,400 40 PNP出力タイプ 1592
SF2B-A44-N 208,680 44 NPN出力タイプ 1752
SF2B-A44-P 208,680 44 PNP出力タイプ 1752
SF2B-A48-N 224,960 48 NPN出力タイプ 1912
SF2B-A48-P 224,960 48 PNP出力タイプ 1912
