チェーン・ベルト・歯車伝導

KG平歯車　協育歯車工業（株）

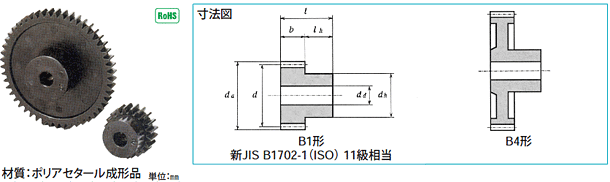

■ ポリアセタール平歯車モジュール0.5圧力角20゜ （射出成形品黒色)
形　式 価　格 歯数 基準
円直径		 歯先
円直径		 形 歯幅 穴径φ ハブ
外径		 全長
Z φd φda b dd φ dh l
S50DM 20B－0403 187 20 10 11 B1 4 3 8 8
S50DM 24B－0303 196 24 12 13 B1 3 3 10 8
S50DM 30B－0303 228 30 15 16 B1 3 3 10 8
S50DM 40B－0303 236 40 20 21 B4 3 3 10 8
S50DM 50B－0303 269 50 25 26 B4 3 3 10 8
S50DM 60B－0303 294 60 30 31 B4 3 3 10 8
S50DM 80B－0303 351 80 40 41 B4 3 3 10 8
S50DM 100B－0303 376 100 50 51 B4 3 3 10 8

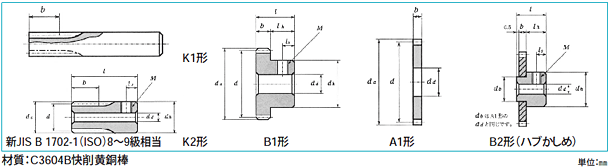

■ 快削黄銅棒平歯車モジュール0.5圧力角20゜
形　式 価　格 歯数 基準
円直径		 歯先
円直径		 形 歯幅 穴径φ ハブ
外径		 全長
Z φd φda b dd φ dh l
S50B10K－1006 425 10 5 6 K1 10 6 55
S50B12K－1007 457 12 6 7 K1 10 7 55
S50B14K－1008 490 14 7 8 K1 10 8 55
S50B15K＋0803 506 15 7.5 8.5 K2 8 3 9 18
S50B16K＋0803 539 16 8 9 K2 8 3 9 18
S50B18K＋0803 563 18 9 10 K2 8 3 10 18
S50B20K＋0803 580 20 10 11 K2 8 3 11 18
S50B20B＋0303 408 20 10 11 B1 3 3 8.5 8
S50B24B＋0303 416 24 12 13 B1 3 3 10 8
S50B25B＋0303 432 25 12.5 13.5 B1 3 3 10 8
S50B26B＋0303 466 26 13 14 B1 3 3 10 8
S50B28B＋0303 498 28 14 15 B1 3 3 10 8
S50B30B＋0303 522 30 15 16 B1 3 3 10 8
S50B32B＋0303 554 32 16 17 B1 3 3 10 8
S50B35B＋0303 580 35 17.5 18.5 B1 3 3 10 8
S50B36B＋0303 612 36 18 19 B1 3 3 10 8
S50B40A－0208 245 40 20 21 A1 2 8 2
S50B40B＋0203 498 40 20 21 B2 2 3 10 7.5
S50B42A－0208 245 42 21 22 A1 2 8 2
S50B42B＋0203 498 42 21 22 B2 2 3 10 7.5
S50B45A－0208 253 45 22.5 23.5 A1 2 8 2
S50B45B＋0203 506 45 22.5 23.5 B2 2 3 10 7.5
S50B48A－0208 261 48 24 25 A1 2 8 2
S50B48B＋0203 530 48 24 25 B2 2 3 10 7.5
S50B50A－0208 294 50 25 26 A1 2 8 2
S50B50B＋0203 539 50 25 26 B2 2 3 10 7.5
S50B55A－0208 310 55 27.5 28.5 A1 2 8 2
S50B55B＋0203 571 55 27.5 28.5 B2 2 3 10 7.5
S50B56A－0208 318 56 28 29 A1 2 8 2
S50B56B＋0203 580 56 28 29 B2 2 3 10 7.5
S50B58A－0208 335 58 29 30 A1 2 8 2
S50B58B＋0203 595 58 29 30 B2 2 3 10 7.5
S50B60A－0208 343 60 30 31 A1 2 8 2
S50B60B＋0203 612 60 30 31 B2 2 3 10 7.5
S50B62A－0208 359 62 31 32 A1 2 8 2
S50B62B＋0203 620 62 31 32 B2 2 3 10 7.5
S50B64A－0208 376 64 32 33 A1 2 8 2
S50B64B＋0203 629 64 32 33 B2 2 3 10 7.5
S50B65A－0208 384 65 32.5 33.5 A1 2 8 2
S50B65B＋0203 653 65 32.5 33.5 B2 2 3 10 7.5
S50B68A－0208 400 68 34 35 A1 2 8 2
S50B68B＋0203 670 68 34 35 B2 2 3 10 7.5
S50B70A－0208 425 70 35 36 A1 2 8 2
S50B70B＋0203 702 70 35 36 B2 2 3 10 7.5
S50B72A－0208 432 72 36 37 A1 2 8 2
S50B72B＋0203 710 72 36 37 B2 2 3 10 7.5
S50B75A－0208 466 75 37.5 38.5 A1 2 8 2
S50B75B＋0203 734 75 37.5 38.5 B2 2 3 10 7.5
S50B80A－0208 473 80 40 41 A1 2 8 2
S50B80B＋0203 743 80 40 41 B2 2 3 10 7.5
S50B84A－0208 490 84 42 43 A1 2 8 2
S50B84B＋0203 767 84 42 43 B2 2 3 10 7.5
S50B85A－0208 498 85 42.5 43.5 A1 2 8 2
S50B85B＋0203 775 85 42.5 43.5 B2 2 3 10 7.5
S50B90A－0208 530 90 45 46 A1 2 8 2
S50B90B＋0203 799 90 45 46 B2 2 3 10 7.5
S50B95A－0208 571 95 47.5 48.5 A1 2 8 2
S50B95B＋0203 898 95 47.5 48.5 B2 2 3 10 7.5
S50B100A－0212 612 100 50 51 A1 2 12 2
S50B100B＋0203 1,037 100 50 51 B2 2 3 15 9.5
S50B105A－0212 653 105 52.5 53.5 A1 2 12 2
S50B105B＋0203 1,126 105 52.5 53.5 B2 2 3 15 9.5
S50B110A－0212 661 110 55 56 A1 2 12 2
S50B110B＋0203 1,166 110 55 56 B2 2 3 15 9.5

追加工は三蔵にご下命ください。
