チェーン・ベルト・歯車伝導

KG平歯車　協育歯車工業（株）

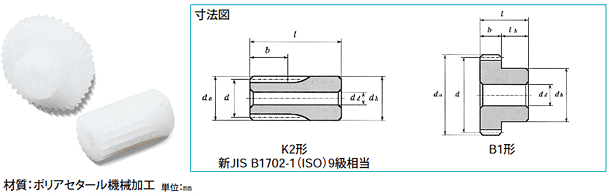

■ ポリアセタール平歯車モジュール0.5圧力角20゜（機械加工品、白色）
形　式 価　格 歯数 基準
円直径		 歯先
円直径		 形 歯幅 穴径φ ハブ
外径		 全長
Z φd φda b dd φ dh l
S50D 14K－0803 408 14 7 8 K2 8 3 9 18
S50D 15K－0803 416 15 7.5 8.5 K2 8 3 9 18
S50D 16K－0803 425 16 8 9 K2 8 3 9 18
S50D 18K－0803 440 18 9 10 K2 8 3 10 18
S50D 20B－0303 376 20 10 11 B1 3 3 8 8
S50D 24B－0303 384 24 12 13 B1 3 3 8 8
S50D 25B－0303 408 25 12.5 13.5 B1 3 3 8 8
S50D 28B－0303 440 28 14 15 B1 3 3 8 8
S50D 30B－0303 457 30 15 16 B1 3 3 8 8
S50D 32B－0303 481 32 16 17 B1 3 3 8 8
S50D 36B－0303 522 36 18 19 B1 3 3 8 8
S50D 40B－0303 547 40 20 21 B1 3 3 10 8
S50D 45B－0303 620 45 22.5 23.5 B1 3 3 10 8
S50D 50B－0303 685 50 25 26 B1 3 3 10 8
S50D 56B－0303 758 56 28 29 B1 3 3 10 8
S50D 60B－0303 808 60 30 31 B1 3 3 10 8
S50D 64B－0303 865 64 32 33 B1 3 3 10 8
S50D 70B－0304 930 70 35 36 B1 3 4 12 8
S50D 72B－0304 955 72 36 37 B1 3 4 12 8
S50D 80B－0304 1,052 80 40 41 B1 3 4 12 8
S50D 90B－0305 1,232 90 45 46 B1 3 5 14 8
S50D 100B－0305 1,436 100 50 51 B1 3 5 14 8
S50D 120B－0305 1,804 120 60 61 B1 3 5 14 8

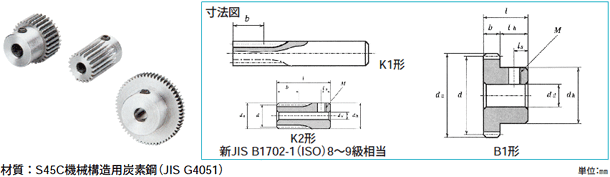

■ S45C平歯車モジュール0.5圧力角20゜
形　式 価　格 歯数 基準
円直径		 歯先
円直径		 形 歯幅 穴径φ ハブ
外径		 全長
Z φd φda b dd φ dh l
S50S 10K－1006 457 10 5 6 K1 10 6 55
S50S 12K－1007 522 12 6 7 K1 10 7 55
S50S 14K－1008 563 14 7 8 K1 10 8 55
S50S 15K*0803 563 15 7.5 8.5 K2 8 3 8.5 18
S50S 16K*0803 588 16 8 9 K2 8 3 9 18
S50S 18K*0804 604 18 9 10 K2 8 4 10 18
S50S 20K*0804 620 20 10 11 K2 8 4 11 18
S50S 21K*0804 644 21 10.5 11.5 K2 8 4 11.5 18
S50S 22K*0804 653 22 11 12 K2 8 4 12 18
S50S 24K*0804 670 24 12 13 K2 8 4 13 18
S50S 25B*0804 571 25 12.5 13.5 B1 8 4 10 16
S50S 26B*0804 580 26 13 14 B1 8 4 10 16
S50S 27B*0804 588 27 13.5 14.5 B1 8 4 10 16
S50S 28B*0804 595 28 14 15 B1 8 4 10 16
S50S 30B*0805 612 30 15 16 B1 8 5 12 16
S50S 32B*0505 620 32 16 17 B1 5 5 12 13
S50S 35B*0505 636 35 17.5 18.5 B1 5 5 12 13
S50S 36B*0505 653 36 18 19 B1 5 5 12 13
S50S 40B*0505 670 40 20 21 B1 5 5 15 13
S50S 42B*0505 685 42 21 22 B1 5 5 15 13
S50S 44B*0505 702 44 22 23 B1 5 5 15 13
S50S 45B*0505 710 45 22.5 23.5 B1 5 5 15 13
S50S 48B*0505 743 48 24 25 B1 5 5 15 13
S50S 50B*0505 767 50 25 26 B1 5 5 15 13
S50S 52B*0505 792 52 26 27 B1 5 5 15 13
S50S 54B*0505 824 54 27 28 B1 5 5 15 13
S50S 55B*0505 840 55 27.5 28.5 B1 5 5 15 13
S50S 56B*0505 857 56 28 29 B1 5 5 15 13
S50S 60B*0506 898 60 30 31 B1 5 6 18 13
S50S 64B*0506 938 64 32 33 B1 5 6 18 13
S50S 70B*0506 1,028 70 35 36 B1 5 6 18 13
S50S 72B*0506 1,044 72 36 37 B1 5 6 18 13
S50S 75B*0506 1,093 75 37.5 38.5 B1 5 6 18 13
S50S 80B*0508 1,166 80 40 41 B1 5 8 22 13
S50S 90B*0508 1,396 90 45 46 B1 5 8 22 13
S50S 96B*0508 1,501 96 48 49 B1 5 8 22 13
S50S 100B*0508 1,567 100 50 51 B1 5 8 25 13
S50S 110B*0508 1,771 110 55 56 B1 5 8 25 13
S50S 120B*0508 1,909 120 60 61 B1 5 8 25 13

追加工は三蔵にご下命ください。
