チェーン・ベルト・歯車伝導

ヴァンキンプーリー　 鍋屋バイテック会社
■ ヴァンキンプーリー（ハブ付）
ヴァンキンプーリー（ハブ付）
材質
仕上げ		 ディスク：SPCC、電着塗装（NBKダークブルー）
ハブ：FC200（NBKダークブルー）
ボルト：10B22M

回転成型法により、プーリに剛性をもたせており、一般機械産業の軽・中荷重伝導に適用できます。
プーリー溝部にはまるみをもたせており、鋭角部はないためベルトを傷めません。
軽量のためベース・ピローブロックなどを含め機械全体を軽量・コンパクト化できます。

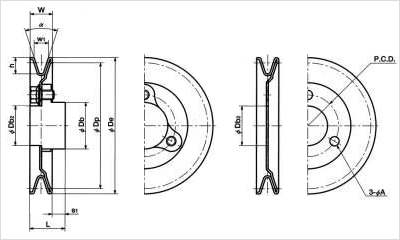

図面　ヴァンキンプーリー

型式 溝形状 Dp De 最大
軸穴径		 価格（円）
VK-41/2A1 A1 108 117 20 1,170
VK-5A1 A1 121 130 20 1,179
VK-51/2A1 A1 129 138 20 1,242
VK-6A1 A1 146 155 26 1,368
VK-61/2A1 A1 156 165 26 1,440
VK-7A1 A1 167 176 26 1,485
VK-8A1 A1 196 205 26 1,692
VK-9A1 A1 220 229 26 1,836
VK-10A1 A1 246 255 30 2,079
VK-11A1 A1 271 280 30 2,403
VK-12A1 A1 296 305 30 2,592
VK-41/2B1 B1 102 113 20 1,251
VK-5B1 B2 115 126 20 1,278
VK-51/2B1 B3 128 139 20 1,314
VK-6B1 B4 141 152 26 1,521
VK-61/2B1 B5 156 167 26 1,602
VK-7B1 B6 166 177 26 1,656
VK-8B1 B7 194 205 30 1,917
VK-9B1 B8 220 231 30 2,007
VK-10B1 B9 244 255 30 2,250
VK-12B1 B10 295 306 30 2,736
