価格表　歯車　低価格標準歯車　（株）三蔵

平歯車

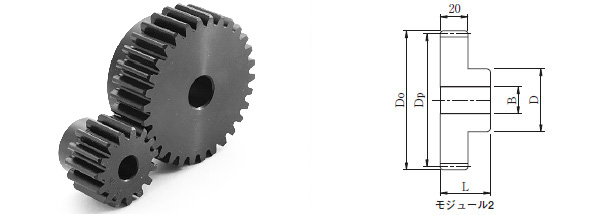

■ 平歯車　モジュール２ / メーカー別相当品型式対照表

三蔵型式	価格	小原歯車工業KHK	片山チェンKANA	歯数	歯先円直径 Do	基準円直径 Dp	軸穴径 B(H7)	ボス径 D	全長 L
Ｍ２ＣＢ１２	202	ＳＳ２－１２	Ｍ２Ｂ１２	12	28	24	10	18	30
Ｍ２ＣＢ１３	234	ＳＳ２－１３	Ｍ２Ｂ１３	13	30	26	10	20
Ｍ２ＣＢ１４	286	ＳＳ２－１４	Ｍ２Ｂ１４	14	32	28	10	20
Ｍ２ＣＢ１５	319	ＳＳ２－１５	Ｍ２Ｂ１５	15	34	30	12	24
Ｍ２ＣＢ１６	345	ＳＳ２－１６	Ｍ２Ｂ１６	16	36	32	12	26
Ｍ２ＣＢ１７	377	ＳＳ２－１７	Ｍ２Ｂ１７	17	38	34	12	28
Ｍ２ＣＢ１８	390	ＳＳ２－１８	Ｍ２Ｂ１８	18	40	36	12	30
Ｍ２ＣＢ１９	455	ＳＳ２－１９	Ｍ２Ｂ１９	19	42	38	12	31
Ｍ２ＣＢ２０	468	ＳＳ２－２０	Ｍ２Ｂ２０	20	44	40	12	32
Ｍ２ＣＢ２１	481	ＳＳ２－２１	Ｍ２Ｂ２１	21	46	42	12	34
Ｍ２ＣＢ２２	494	ＳＳ２－２２	Ｍ２Ｂ２２	22	48	44	12	36
Ｍ２ＣＢ２３	507	ＳＳ２－２３	Ｍ２Ｂ２３	23	50	46	12	37
Ｍ２ＣＢ２４	546	ＳＳ２－２４	Ｍ２Ｂ２４	24	52	48	12	38
Ｍ２ＣＢ２５	553	ＳＳ２－２５	Ｍ２Ｂ２５	25	54	50	12	40
Ｍ２ＣＢ２６	611	ＳＳ２－２６	Ｍ２Ｂ２６	26	56	52	12	42
Ｍ２ＣＢ２７	618	ＳＳ２－２７	Ｍ２Ｂ２７	27	58	54	12	45
Ｍ２ＣＢ２８	663	ＳＳ２－２８	Ｍ２Ｂ２８	28	60	56	12	45
Ｍ２ＣＢ２９	670	ＳＳ２－２９	Ｍ２Ｂ２９	29	62	58	12	47
Ｍ２ＣＢ３０	696	ＳＳ２－３０	Ｍ２Ｂ３０	30	64	60	12	50
Ｍ２ＣＢ３２	754	ＳＳ２－３２	Ｍ２Ｂ３２	32	68	64	12	50
Ｍ２ＣＢ３４	761	ＳＳ２－３４	Ｍ２Ｂ３４	34	72	68	12	50
Ｍ２ＣＢ３５	884	ＳＳ２－３５	Ｍ２Ｂ３５	35	74	70	12	52
Ｍ２ＣＢ３６	988	ＳＳ２－３６	Ｍ２Ｂ３６	36	76	72	12	55
Ｍ２ＣＢ３８	1,014	ＳＳ２－３８	Ｍ２Ｂ３８	38	80	76	12	55
Ｍ２ＣＢ４０	1,047	ＳＳ２－４０	Ｍ２Ｂ４０	40	84	80	15	55
Ｍ２ＣＢ４２	1,125	ＳＳ２－４２	Ｍ２Ｂ４２	42	88	84	15	55
Ｍ２ＣＢ４４	1,196	ＳＳ２－４４	Ｍ２Ｂ４４	44	92	88	15	55
Ｍ２ＣＢ４５	1,248	ＳＳ２－４５	Ｍ２Ｂ４５	45	94	90	15	55
Ｍ２ＣＢ４６	1,326	ＳＳ２－４６	Ｍ２Ｂ４６	46	96	92	15	55
Ｍ２ＣＢ４８	1,554	ＳＳ２－４８	Ｍ２Ｂ４８	48	100	96	15	55
Ｍ２ＣＢ５０	1,703	ＳＳ２－５０	Ｍ２Ｂ５０	50	104	100	15	55

表面処理：黒染

＜追加工は、三蔵にご下命ください＞
