平歯車

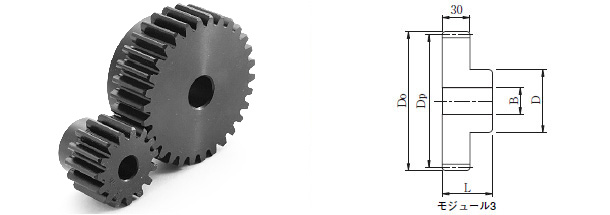

■ 平歯車　モジュール３ / メーカー別相当品型式対照表
三蔵型式 価格 小原歯車工業KHK 片山チェンKANA 歯数 歯先円
直径
Do		 基準円
直径
Dp		 軸穴径
B(H7)		 ボス径
D		 全長
L
Ｍ３ＣＢ１２ 566 ＳＳ３－１２ Ｍ３Ｂ１２ 12 42.0 36.0 15 28 45
Ｍ３ＣＢ１３ 670 ＳＳ３－１３ Ｍ３Ｂ１３ 13 45.0 39.0 15 30
Ｍ３ＣＢ１４ 715 ＳＳ３－１４ Ｍ３Ｂ１４ 14 48.0 42.0 15 32
Ｍ３ＣＢ１５ 813 ＳＳ３－１５ Ｍ３Ｂ１５ 15 51.0 45.0 15 36
Ｍ３ＣＢ１６ 871 ＳＳ３－１６ Ｍ３Ｂ１６ 16 54.0 48.0 15 38
Ｍ３ＣＢ１７ 923 ＳＳ３－１７ Ｍ３Ｂ１７ 17 57.0 51.0 15 39
Ｍ３ＣＢ１８ 1,001 ＳＳ３－１８ Ｍ３Ｂ１８ 18 60.0 54.0 15 40
Ｍ３ＣＢ１９ 1,014 ＳＳ３－１９ Ｍ３Ｂ１９ 19 63.0 57.0 15 45
Ｍ３ＣＢ２０ 1,060 ＳＳ３－２０ Ｍ３Ｂ２０ 20 66.0 60.0 15 50
Ｍ３ＣＢ２１ 1,151 ＳＳ３－２１ Ｍ３Ｂ２１ 21 69.0 63.0 15 52
Ｍ３ＣＢ２２ 1,229 ＳＳ３－２２ Ｍ３Ｂ２２ 22 72.0 66.0 15 54
Ｍ３ＣＢ２３ 1,307 ＳＳ３－２３ Ｍ３Ｂ２３ 23 75.0 69.0 15 56
Ｍ３ＣＢ２４ 1,333 ＳＳ３－２４ Ｍ３Ｂ２４ 24 78.0 72.0 15 58
Ｍ３ＣＢ２５ 1,437 ＳＳ３－２５ Ｍ３Ｂ２５ 25 81.0 75.0 20 60
Ｍ３ＣＢ２６ 1,534 ＳＳ３－２６ Ｍ３Ｂ２６ 26 84.0 78.0 20 65
Ｍ３ＣＢ２７ 1,612 ＳＳ３－２７ Ｍ３Ｂ２７ 27 87.0 81.0 20 65
Ｍ３ＣＢ２８ 1,658 ＳＳ３－２８ Ｍ３Ｂ２８ 28 90.0 84.0 20 70
Ｍ３ＣＢ２９ 1,677 ＳＳ３－２９ Ｍ３Ｂ２９ 29 93.0 87.0 20 70
Ｍ３ＣＢ３０ 1,729 ＳＳ３－３０ Ｍ３Ｂ３０ 30 96.0 90.0 20 75
Ｍ３ＣＢ３２ 2,009 ＳＳ３－３２ Ｍ３Ｂ３２ 32 102.0 96.0 20 75
Ｍ３ＣＢ３４ 2,256 ＳＳ３－３４ Ｍ３Ｂ３４ 34 108.0 102.0 20 80
Ｍ３ＣＢ３５ 2,275 ＳＳ３－３５ Ｍ３Ｂ３５ 35 111.0 105.0 20 80
Ｍ３ＣＢ３６ 2,301 ＳＳ３－３６ Ｍ３Ｂ３６ 36 114.0 108.0 20 80
Ｍ３ＣＢ３８ 2,600 ＳＳ３－３８ Ｍ３Ｂ３８ 38 120.0 114.0 25 80
Ｍ３ＣＢ４０ 2,626 ＳＳ３－４０ Ｍ３Ｂ４０ 40 126.0 120.0 25 80
表面処理：黒染

＜追加工は、三蔵にご下命ください＞
