価格表　歯車　低価格標準歯車　（株）三蔵

平歯車

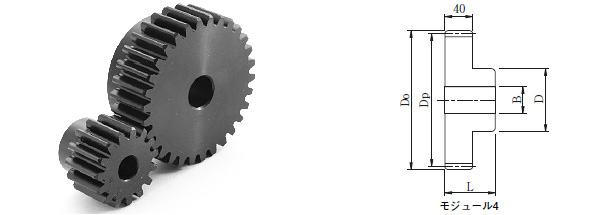

■ 平歯車　モジュール４ / メーカー別相当品型式対照表

三蔵型式	価格	小原歯車工業KHK	片山チェンKANA	歯数	歯先円直径 Do	基準円直径 Dp	軸穴径 B(H7)	ボス径 D	全長 L
Ｍ４ＣＢ１２	962	ＳＳ４－１２	Ｍ４Ｂ１２	12	56.0	48.0	20	35	60
Ｍ４ＣＢ１３	1,125	ＳＳ４－１３	Ｍ４Ｂ１３	13	60.0	52.0	20	38
Ｍ４ＣＢ１４	1,287	ＳＳ４－１４	Ｍ４Ｂ１４	14	64.0	56.0	20	40
Ｍ４ＣＢ１５	1,313	ＳＳ４－１５	Ｍ４Ｂ１５	15	68.0	60.0	20	45
Ｍ４ＣＢ１６	1,456	ＳＳ４－１６	Ｍ４Ｂ１６	16	72.0	64.0	20	50
Ｍ４ＣＢ１７	1,573	ＳＳ４－１７	Ｍ４Ｂ１７	17	76.0	68.0	20	53
Ｍ４ＣＢ１８	1,697	ＳＳ４－１８	Ｍ４Ｂ１８	18	80.0	72.0	20	55
Ｍ４ＣＢ１９	1,827	ＳＳ４－１９	Ｍ４Ｂ１９	19	84.0	76.0	20	60
Ｍ４ＣＢ２０	1,931	ＳＳ４－２０	Ｍ４Ｂ２０	20	88.0	80.0	20	65
Ｍ４ＣＢ２１	2,015	ＳＳ４－２１	Ｍ４Ｂ２１	21	92.0	84.0	20	69
Ｍ４ＣＢ２２	2,119	ＳＳ４－２２	Ｍ４Ｂ２２	22	96.0	88.0	20	73
Ｍ４ＣＢ２３	2,386	ＳＳ４－２３	Ｍ４Ｂ２３	23	100.0	92.0	20	77
Ｍ４ＣＢ２４	2,457	ＳＳ４－２４	Ｍ４Ｂ２４	24	104.0	96.0	20	80
Ｍ４ＣＢ２５	2,698	ＳＳ４－２５	Ｍ４Ｂ２５	25	108.0	100.0	20	84
Ｍ４ＣＢ２６	2,925	ＳＳ４－２６	Ｍ４Ｂ２６	26	112.0	104.0	20	87
Ｍ４ＣＢ２７	2,964	ＳＳ４－２７	Ｍ４Ｂ２７	27	116.0	108.0	20	90
Ｍ４ＣＢ２８	3,244	ＳＳ４－２８	Ｍ４Ｂ２８	28	120.0	112.0	20	95
Ｍ４ＣＢ２９	3,263	ＳＳ４－２９	Ｍ４Ｂ２９	29	124.0	116.0	20	100
Ｍ４ＣＢ３０	3,484	ＳＳ４－３０	Ｍ４Ｂ３０	30	128.0	120.0	20	100
Ｍ４ＣＢ３２	3,601	ＳＳ４－３２	Ｍ４Ｂ３２	32	136.0	128.0	22	100	56
Ｍ４ＣＢ３４	3,764	ＳＳ４－３４	Ｍ４Ｂ３４	34	144.0	136.0	22	100
Ｍ４ＣＢ３５	4,212	ＳＳ４－３５	Ｍ４Ｂ３５	35	148.0	140.0	22	100
Ｍ４ＣＢ３６	4,251	ＳＳ４－３６	Ｍ４Ｂ３６	36	152.0	144.0	22	100
Ｍ４ＣＢ３８	4,869	ＳＳ４－３８	Ｍ４Ｂ３８	38	160.0	152.0	22	100
Ｍ４ＣＢ４０	5,233	ＳＳ４－４０	Ｍ４Ｂ４０	40	168.0	160.0	25	100

表面処理：黒染

＜追加工は、三蔵にご下命ください＞
