価格表　歯車　低価格標準歯車　（株）三蔵

平歯車

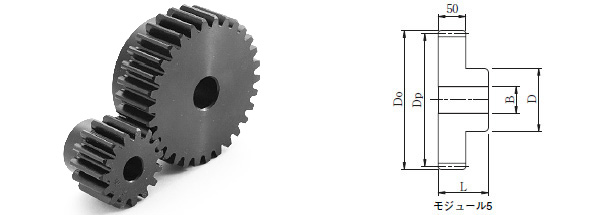

■ 平歯車　モジュール５ / メーカー別相当品型式対照表

三蔵型式	価格	小原歯車工業KHK	片山チェンKANA	歯数	歯先円直径 Do	基準円直径 Dp	軸穴径 B(H7)	ボス径 D	全長 L
Ｍ５ＣＢ１２	1,638	ＳＳ５－１２	Ｍ５Ｂ１２	12	70.0	60.0	22	46	75
Ｍ５ＣＢ１３	1,872	ＳＳ５－１３	Ｍ５Ｂ１３	13	75.0	65.0	22	50
Ｍ５ＣＢ１４	2,119	ＳＳ５－１４	Ｍ５Ｂ１４	14	80.0	70.0	22	52
Ｍ５ＣＢ１５	2,275	ＳＳ５－１５	Ｍ５Ｂ１５	15	85.0	75.0	22	60
Ｍ５ＣＢ１６	2,477	ＳＳ５－１６	Ｍ５Ｂ１６	16	90.0	80.0	22	65
Ｍ５ＣＢ１７	2,594	ＳＳ５－１７	Ｍ５Ｂ１７	17	95.0	85.0	22	68
Ｍ５ＣＢ１８	2,958	ＳＳ５－１８	Ｍ５Ｂ１８	18	100.0	90.0	22	70
Ｍ５ＣＢ１９	3,036	ＳＳ５－１９	Ｍ５Ｂ１９	19	105.0	95.0	22	76
Ｍ５ＣＢ２０	3,348	ＳＳ５－２０	Ｍ５Ｂ２０	20	110.0	100.0	22	82
Ｍ５ＣＢ２１	3,400	ＳＳ５－２１	Ｍ５Ｂ２１	21	115.0	105.0	25	90
Ｍ５ＣＢ２２	3,803	ＳＳ５－２２	Ｍ５Ｂ２２	22	120.0	110.0	25	95
Ｍ５ＣＢ２３	3,881	ＳＳ５－２３	Ｍ５Ｂ２３	23	125.0	115.0	25	100
Ｍ５ＣＢ２４	4,115	ＳＳ５－２４	Ｍ５Ｂ２４	24	130.0	120.0	25	100
Ｍ５ＣＢ２５	4,173	ＳＳ５－２５	Ｍ５Ｂ２５	25	135.0	125.0	25	105
Ｍ５ＣＢ２６	4,628	ＳＳ５－２６	Ｍ５Ｂ２６	26	140.0	130.0	25	110
Ｍ５ＣＢ２７	4,713	ＳＳ５－２７	Ｍ５Ｂ２７	27	145.0	135.0	25	110
Ｍ５ＣＢ２８	5,317	ＳＳ５－２８	Ｍ５Ｂ２８	28	150.0	140.0	25	110
Ｍ５ＣＢ２９	5,382	ＳＳ５－２９	Ｍ５Ｂ２９	29	155.0	145.0	25	115
Ｍ５ＣＢ３０	5,909	ＳＳ５－３０	Ｍ５Ｂ３０	30	160.0	150.0	25	120
Ｍ５ＣＢ３２	6,409	ＳＳ５－３２	Ｍ５Ｂ３２	32	170.0	160.0	30	120	71
Ｍ５ＣＢ３４	7,176	ＳＳ５－３４	Ｍ５Ｂ３４	34	180.0	170.0	30	120
Ｍ５ＣＢ３５	7,222	ＳＳ５－３５	Ｍ５Ｂ３５	35	185.0	175.0	30	120
Ｍ５ＣＢ３６	7,878	ＳＳ５－３６	Ｍ５Ｂ３６	36	190.0	180.0	30	120
Ｍ５ＣＢ３８	8,957	ＳＳ５－３８	Ｍ５Ｂ３８	38	200.0	190.0	30	120
Ｍ５ＣＢ４０	9,672	ＳＳ５－４０	Ｍ５Ｂ４０	40	210.0	200.0	30	120

表面処理：黒染

＜追加工は、三蔵にご下命ください＞
